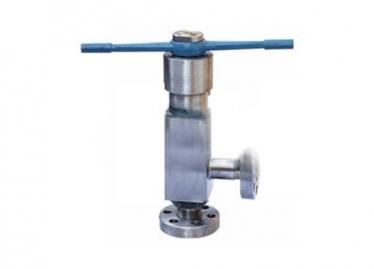

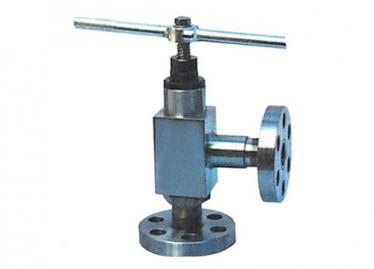

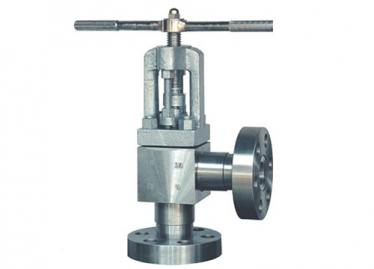

高壓角式截止閥J44H/Y/W-160C/220P250R320L（西高型）

產品詳情

高壓角式截止閥（西高型）是利用閥瓣控制啟閉的閥門，主要用于介質工作壓力較高而口徑不大的場合。截止閥的主要啟閉件是閥瓣和閥座，閥瓣沿閥座中心線移動，改變閥瓣和閥座之間的距離，既可改變通道截面積，從而控制和截斷流量。為防止滲漏，閥瓣與閥座接觸面均經研磨配合。截止閥的特點是操作可靠，關閉嚴密，易于調節或截斷流量，開啟高度小（一般為喉座直徑的1/4）。但結構復雜，價格較貴，流體阻力大，啟閉緩慢。

高壓角式截止閥（西高型）結構特點

1、閥瓣沒有通孔，介質從閥瓣流入閥門中腔使閥瓣所受介質平衡，啟閉力矩小。

2、升降式閥桿結構，開啟輕便，密封性好。

3、采用F-4復合橡膠密封圈，密封性好，且耐酸堿腐蝕

高壓角式截止閥設計與制造標準

● 設計與制造：GB12233 ● 法蘭尺寸：GB9113 ● 結構長度：GB12221 ● 檢驗與實驗：GB/T13927

J44H型高壓截止閥主要連接與外形尺寸

型號	通徑 DN(mm)	主要連接尺寸							外形尺寸
型號	通徑 DN(mm)	L	D	D 1	M	D 2	b	Z-фd	L O	H	H 1
AJ44H-320 AL44H-320	3	60	70	42	M14×1.5	10	15	3-16	100	71	77
AJ44H-320 AL44H-320	6	60	70	42	M14×1.5	10	15	3-16	150	80	94
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	20	3-18	200	260	275
J44Y-160 L44Y-160	15	105	95	60	M24×2	16	20	3-18	200	268	288
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	20	3-18	200	268	275
J44Y-320 L44Y-320	15	105	105	68	M33×2	17	20	3-18	200	268	288
J44Y-160 L44Y-160	25	120	102	68	M33×2	28	20	3-18	300	225	245
	32	135	115	80	M42×2	37	22	4-18	300	222	248
	40	165	165	115	M52×2	47	28	6-26	350	265	300
	50	190	165	115	M64×3	59	32	6-26	400	303	345
J44Y-320 L44Y-320	25	120	115	80	M42×2	35	22	4-18	300	225	245
	32	135	135	95	M48×2	41	25	4-22	300	222	248
	40	165	165	115	M64×3	58	32	6-26	350	265	300
	50	190	200	145	M80×3	70	40	6-29	400	303	345
GJ44H-160 GL44H-160	65	215	200	145	M80×3	73	40	6-29	710	430	490
	80	260	225	170	M100×3	93	50	6-33	810	520	600
	100	290	260	195	M125×4	115	60	6-36	850	595	685
GJ44H-320 GHJ44H-320	65	215	225	170	M100×3	90	50	6-33	710	430	490
	80	260	260	195	M125×4	112	60	6-36	810	520	600
	100	290	300	235	M155×4	130	75	8-39	850	595	285
